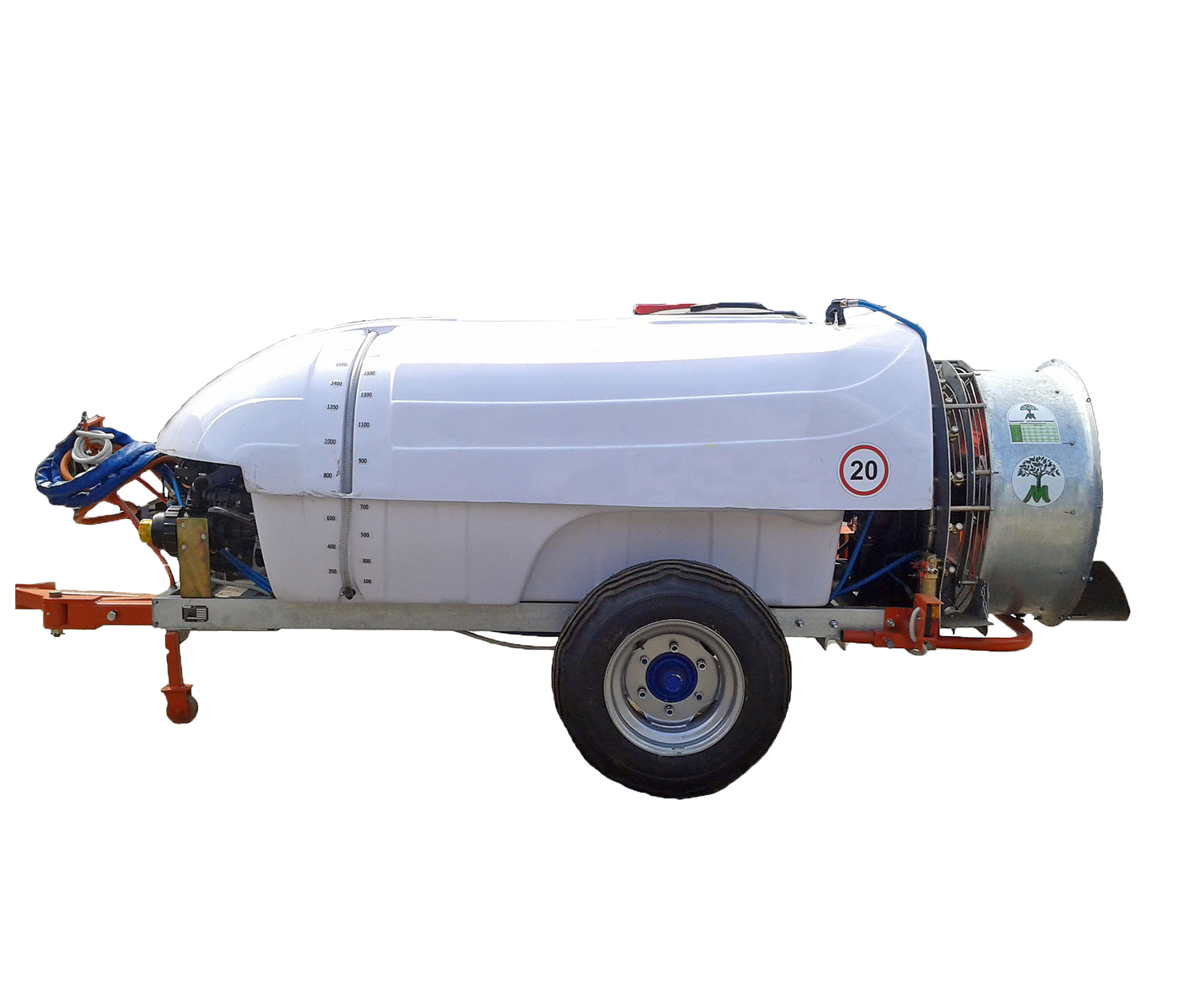

Опрыскиватель прицепной вентиляторный

В опрыскиватель для сада входит горизонтальная рама с опорой и двумя колесами. Через заливную горловину рабочую ёмкость наполняют раствором химикатов, предназначенным для обработки растений. Внутри ёмкости расположены два штуцера инжекторного типа, составляющие систему гидроперемешивания и обеспечивающие непрерывное взбалтывание рабочего раствора.

Из ёмкости в распылительную систему рабочая жидкость поступает через входной фильтр, оснащенный пружинным гидроклапаном. Так обеспечивается её первичная очистка. Для распыления рабочей жидкости необходимо давление, которое обеспечивает мембранный поршневой насос.

Когда рабочий раствор уже находится под давлением, он проходит через устройство с манометром и фильтрами, распределяющее и регулирующее расход химикатов. Два напорных фильтра производят тонкую очистку раствора. За полный цикл работы жидкость проходит четыре степени фильтрации.

В рабочие части вентиляторного садового опрыскивателя жидкость подаётся по трубопроводам. Её разбрызгивание осуществляется через распыляющие устройства, снабженные отсечными клапанами.
